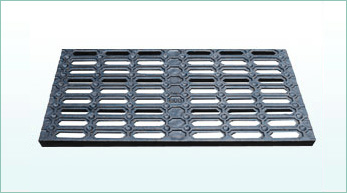

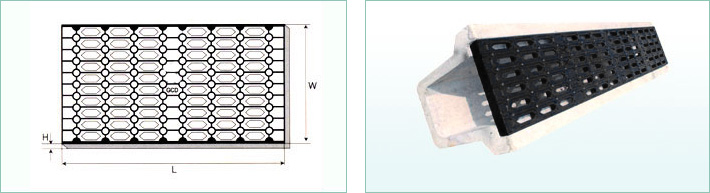

| 닥타일 차도측구 뚜껑 |
|
재 질 |
구상흑연주철 |
|
제 작 |
이외의 규격은 주문자 요구에
따라 제작 가능 | |
 |
| 구 분 |
제품규격 |
W |
L |
H |
최대하중 |
| 1 |
GCD 450X900X50 (70) |
450 |
900 |
50 (70) |
30 ton |
| 2 |
GCD 400X1000X50 (70) |
400 |
1000 |
50 (70) |
30 ton |
| 3 |
GCD 500X1000X50 (70) |
500 |
1000 |
50 (70) |
30 ton |
| 4 |
GCD 600X1000X50 (70) |
600 |
1000 |
50 (70) |
30 ton |
| 5 |
GCD 550X1100X50 (70) |
550 |
1100 |
50 (70) |
30 ton |
| 6 |
GCD 600X1200X50 (70) |
600 |
1200 |
50 (70) |
30 ton |
| 7 |
GCD 650X1300X50 (70) |
650 |
1300 |
50 (70) |
30 ton |
| 구 분 |
규격(폭x높이) |
앵글규격 |
시공시앵글폭(내경) |
| 200 |
195 x 27h |
30 x 30 x 3t |
200 ~ 205mm |
| 300 |
295 x 35h |
40 x 40 x 3t[4t] |
300 ~ 305mm |
| 295 x 45h |
50 x 50 x 3t[4t] |
| 350 |
345 x 48h |
54 x 54 x 4t |
| 400 |
395 x 48h |
54 x 54 x 4t |
400 ~ 405mm |
| 500 |
495 x 48h |
54 x 54 x 4t |
500 ~ 505mm |
|
재 질 |
구상흑연주철 (GCD450) |
|
규 격 |
500~1000까지 12종류 |
| 구 분 |
제품규격 |
W |
L |
H |
최대하중 |
| 1 |
GCD 500X500X50 (70) |
500 |
500 |
50 (70) |
30 ton |
| 2 |
GCD 600X600X50 (70) |
600 |
600 |
50 (70) |
30 ton |
| 3 |
GCD 700X700X50 (70) |
700 |
700 |
50 (70) |
30 ton |
| 4 |
GCD 800X800X50 (70) |
800 |
800 |
50 (70) |
30 ton |
| 5 |
GCD 550X1100X50 (70) |
900 |
900 |
50 (70) |
30 ton |
| 6 |
GCD 1000X1000X50 (70) |
1000 |
1000 |
50 (70) |
30 ton |
|

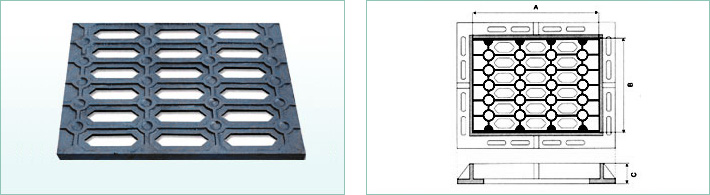

재 질 |
구상흑연주철 (GCD450) |
|
규 격 |
400X500X50 (m/m) |
| 구 분 |
제품규격 |
A |
B |
C |
최대하중 |
| 1 |
GCD 400X500X50 우수 |
400 |
500 |
50 |
20 ton |
| 2 |
GCD 400X600X50 오수 |
400 |
500 |
50 |
20 ton |
|
